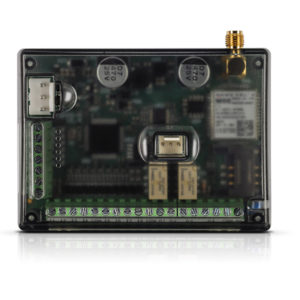

GPRS-A

УНИВЕРСАЛЬНЫЙ МОДУЛЬ МОНИТОРИНГА



GPRS-A – это универсальный модуль мониторинга со встроенным GSM- телефоном, под держивающим технологию 2G.

Устройство можно использовать для расширения системы охранной сигнализации или автоматики.

с приемно-контрольного прибора на ПЦН и отправлять информацию о событиях заинтересованным лицам на выбранные телефонные номера.

Благодаря своим настраиваемым входам с поддержкой цифровых и аналоговых сигналов модуль может контролировать работу любых сенсоров, которые используются для измерения различных физических величин, и может определять превышение заданного порогового значения.

Большое удобство в эксплуатацию модуля привносит функция проверки остатка денежных средств на счету SIM-карт, позволяющая не только пр о ко н т р олир ов ат ь тек ущий баланс, но и настроить уведомления о минимальном лимите на счету.

Гибкость

Модуль можно интегрировать как в эксплуатирующиеся системы, так и применять его на новых объектах. GPRS-A может получать информацию о событиях от подключенного к нему приемно-контрольного прибора. Полученную информацию он отправляет на ПЦН или непосредственно заинтересованным лицам, используя сеть GSM. Прибор к модулю подключается через телефонный модуль автодозвона прибора (GPRS-A имитирует ПЦН) или с помощью входов и выходов устройств.

Кроме того, модуль позволяет удаленно управлять, например, режимом охраны или воротами. Для этой цели можно использовать, например, мобильное приложение. Также изменение состояния выходов модуля может произойти автоматически в результате возникновения определенных событий.

GPRS-A можно использовать для расширения функционала уже эксплуатирующихся систем, но он может работать и автономно. В таком случае он контролирует состояние различных устройств и систем автоматики.

GPRS-A Отправка событий на ПЦН
Отправка событий на ПЦН

Для доставки информации на ПЦН используются следующие каналы:

  • GPRS (протоколы TCP или UDP)
  • SMS.

В случае использования GPRS-канала модуль поддерживает два формата передачи:

  • SIA-IP (для совместной работы с любым ПЦН)
  • SATEL (для совместной работы с пультовым оборудо- ванием SATEL: ПЦН STAM-2 или преобразователем TCP/IP SMET-256).

Уведомление

Модуль GPRS-A может отправлять уведомления на 8 телефонных номеров в виде:

  • SMS
  • PUSH
  • услуги CLIP (без дополнительных расходов).

Устройство, в зависимости от настройки, может отправлять сообщения по всем этим каналам одновременно. Благодаря этому информация будет доставлена даже в том случае, когда один из каналов окажется недоступным.

GPRS-A Удаленное управление

Удаленное управление

GPRS-A имеет 4 выхода (2 релейного типа и 2 типа «открытый коллектор»), которыми можно управлять удаленно и активировать, используя следующие инструменты:

  • SMS-сообщения (до 8 телефонных номеров)
  • мобильное приложение GX CONTROL
  • компьютер с установленным ПО GX Soft
  • услугу CLIP (даже 1024 телефонных номера)







Мониторинг параметров

Модуль можно применять, например, в кемперах или на яхтах как автономное устройство. При использовании различных датчиков GPRS-A позволяет защитить Ваше имущество: в случае попытки кражи устройство может, например, немедленно отправить владельцу информацию о том, что была открыта дверь или что кто-то запустил двигатель.

Кроме того, при использовании датчиков температуры и влажности модуль может контролировать состояние среды при хранении, например, продуктов питания или медицинских препаратов, обеспечивая:

  • контроль выбранных параметров
  • включение тревоги в случае превышения параметрами заданных лимитов или в случае изменения состояния на входе
  • автоматическую реакцию на определенное событие.

IoT – Интернет вещей

В модуль имплементированы открытые протоколы связи, которые позволяют ему передавать данные по GPRS-каналу прямо в Интернет. Это, в свою очередь, позволяет использовать весь функционал, предоставляемый миром Интернета вещей (анг. Internet of Things).

Таким образом, пользователи получают широкие возможности использования, обработки и сбора данных. Информация, отправляемая модулем может обрабатываться как сторонними ПО, так и в приложениях, разработанных для собственных применений.

В IoT данные с различных устройств могут отправляться на один центральный сервер, который может удаленно управлять их выходами. Такую систему легко масштабировать, а настройка связи с сервером осуществляется с помощью ПО GX Soft.

Сбор данных

Шина 1-Wire позволяет подключить до 8 сенсоров, при ее максимальной длине до 30 м. Например, после добавления датчиков DS-T1 от компании SATEL, модуль GPRS-A идеально подходит для всех применений, в которых требуется измерение температуры.

Для аналоговых входов и датчиков 1-Wire можно задать два пороговых значения (верхний и нижний порог). Превышение порога может вызвать:

  • отправку информации на ПЦН
  • отправку информации заинтересованным лицам
  • автоматическую реакцию модуля (согласно настройке).

Совместная работа с датчиками

Входы модуля можно запрограммировать как: NO, NC или аналоговые. Это позволяет подключать к модулю устройства, оборудованные нормально разомкнутыми (NO) или нормально замкнутыми контактами (NC), а также аналоговые датчики и аналогово-цифровые преобразователи.

Модуль может конвертировать полученный аналоговый сигнал в конкретное значение любого физического параметра, например, температуры.



GPRS-A Сбор данных от большого количества модулей



Сбор данных от большого количества модулей в одном месте позволяет организовать контроль и управление для различных задач.

GPRS-A Контроль с мобильных устройств

Контроль с мобильных устройств

Мобильное приложение GX CONTROLпозволяет:

  • проверять состояние входов и выходов (подключенных устройств)
  • отображать информацию, полученную от цифровых датчиков и с аналоговых входов
  • проверять список неисправностей с возможностью его сброса из памяти
  • проверять журнал событий с возможностью применения фильтра
  • удаленно управлять выходами модуля (подключенными устройствами) и блокировать входы



PUSH-уведомления обеспечивают пользователям постоянный доступ к информации о состоянии системы.

Важно, что настройка приложения или соединения с модулем выполняется совсем просто: достаточно отравить SMS-сообщение на модуль, чтобы полу- чить в ответ конфигурационные данные. Другой простой и удобный способ настройки – через QR- код, сгенерированный программой GX Soft или в настроенном приложении.

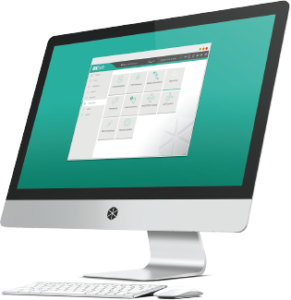

Специализированное программное обеспечение

GX Soft

to rozbudowane narzędzie wyposażone w przyjazny i czytelny interfejs, przeznaczone do konfiguracji, a także diagnostyki modułów komunikacyjnych SATEL. Współpraca modułu z programem odbywa się lokalnie (przez RS-232 (TTL)) lub zdalnie (przez GPRS).









Удобное и безопасное соединение

Достаточно воспользоваться услугой SATEL по установке соединений, чтобы легко получить доступ к широкому функционалу GX CONTROL и GX Soft. Настройка соединения модуля GPRS-A с приложением GX CONTROL и ПО GX Soft осуществляется за считаные минуты. Не требуется ни внешний IP-адрес, ни расширенная настройка сетевых установок. Пересылаемые данные шифруются с помощью специального алгоритма, что обеспечивает безопасность связи.



Удаленное обновление

УНИВЕРСАЛЬНЫЙ МОДУЛЬ МОНИТОРИНГА

Мониторинг событий

  • отправка на ПЦН следующей информации:
    • событий системы охранной сигнализации (телефонные сигналы мониторинга от прибора)
    • событий, связанных с модулем
    • нарушений входов
    • превышения пороговых значений (аналоговые входы и датчики 1-Wire)
    • смены состояния выходов
  • каналы мониторинга:
    • SMS
    • GPRS (TCP/UDP)

Уведомление

  • отправка следующей информации:
    • событий системы охранной сигнализации (телефонные сигналы мониторинга от прибора)
    • событий, связанных с модулем
    • нарушений входов
    • превышения пороговых значений (аналоговые входы и датчики 1-Wire)
    • смены состояния выходов
  • тип сообщения:
    • SMS
    • PUSH
    • CLIP

Мобильное приложение GX CONTROL для Android и iOS

  • проверка состояния входов с возможностью блокировки
  • отображение значения параметров, полученных от сенсоров, подключенных к аналоговым входам
  • отображение информации, полученной от цифровых сенсоров 1-Wire
  • управление и проверка состояния выходов
  • просмотр неисправностей с возможностью сброса памяти
  • просмотр событий с возможностью применения фильтра
  • PUSH-уведомления

Обмен данными – IoT:

  • прием и сбор данных от большого количества устройств на внешнем сервере
  • сбор данных для обработки с помощью любого ПО для сбора и анализа данных
  • удаленное управление выходами модулей

Типы входов:

  • цифровые (NO, NC)
  • аналоговые

Шина 1-Wire

  • поддержка цифровых датчиков типа 1-Wire

Совместимость с любым приемо-контрольным прибором

  • программируемые входы
  • программируемые выходы с возможностью удаленного управления
  • преобразование телефонных сигналов мониторинга в форматы для отправки с помощью: SMS, GPRS

Поддержка открытых протоколов связи (по GPRS-каналу):

  • MQTT
  • JSON
  • MODBUS RTU

Удаленное управление выходами

  • SMS
  • CLIP
  • мобильное приложение GX CONTROL
  • ПО GX Soft
  • IoT

ПО GX Soft

  • интуитивно понятный интерфейс
  • полная настройка модуля
  • просмотр памяти событий
  • диагностика
