Описание
КОМБИНИРОВАННЫЕ ШТОРНЫЕ ИЗВЕЩАТЕЛИ ДЛЯ УЛИЧНОЙ УСТАНОВКИ
Задачей системы охранной сигнализации является защита не только охраняемого объекта, но и придомовой территории. Оптимальным решением могут стать шторные извещатели SATEL, относя
щиеся к группе устройств охраны периметра, которые обеспечивают безопасность не только в доме, но и на прилегающем участке.
Охрана жилых,
коммерческих
и промышленных
объектов:
- защита вдоль внешней стены здания
- обнаружение движения вдоль ограды
- обнаружение движения вдоль ограды
- защита балконов, террас и окон внутри и снаружи
- обнаружение проникновения в охраняемую зону
- возможность создать зону для свободного прохода животных
Компактные извещатели AGATE и AOCD-250, сконструированные на базе передовых технологических разработок, позволяют создать на охраняемой территории виртуальный защитный барьер. Первый из датчиков является проводным устройством, соответственно, может работать в составе любой системы безопасности. Второй представляет собой беспроводное устройство, предназначенное для работы в составе системы ABAX с двухсторонней связью.
Конструкция извещателя
Для производства корпусов извещателей применяется технология двухкомпонентного литья под давлением. Благодаря сочетанию поликарбоната и термопластичного эластомера была создана конструкция оболочки со степенью защиты IP54 для применения в уличных условиях.

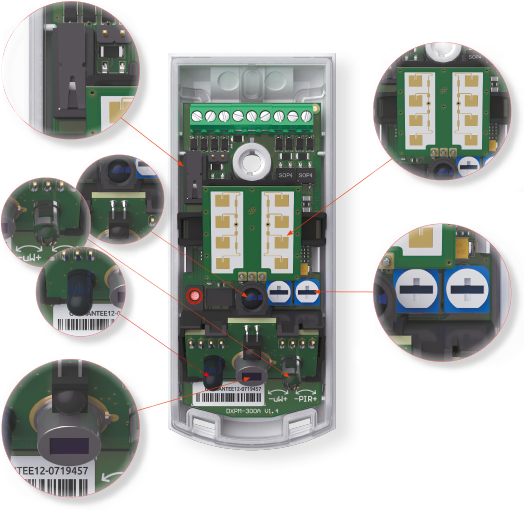

Корпус извещателя отличается высокой прочностью и устойчивостью к механическим повреждениям, при этом линза, которой оснащено устройство, находится в специальном углублении. Кроме того, извещатель имеет двойную защиту от саботажа для обнаружения вскрытия корпуса и отрыва его от монтажной поверхности. Она реализована с помощью тамперного контакта на печатной плате и саботажного элемента на задней стенке корпуса извещателя.
AGATE и AOCD-250 используют два канала обнаружения: ИК и СВЧ. Благодаря возможности плавной регулировки чувствительности этих каналов, извещатель можно настроить таким образом, чтобы получать оптимальные результаты детекции с учетом специфики защищаемого объекта.
Угол обзора извещателей составляет 10°, а дальность действия – 14 м.
На таком расстоянии ширина луча составляет ок. 1 м.
Высокая устойчивость к неблагоприятным атмосферным условиям и перепадам температуры
Применение ИК- и СВЧ-технологий в сочетании с алгоритмом автоматической адаптации обеспечивает высокую устойчивость извещателей к ложным срабатываниям и их безотказную работу в условиях дождя, снега, тумана, под прямыми солнечными лучами или при сильных порывах ветра. За счет того, что эти устройства отличаются высокой механической прочностью и устойчивостью к УФ-излучению, в течение длительного срока службы их внешний вид остается неизменным.
Диапазон рабочих температур извещателей составляет от -40°C до +55°C, при этом изменения температуры окружающей среды компенсируются автоматически.
Легкость установки
Рекомендуемая высота установки извещателя − 2,4 м, при этом его линза должна быть направлена вниз. Однако если устройство планируется использовать для защиты, например, окна или ворот, высота его монтажа может варьироваться.
Конструкция извещателя позволяет устанавливать его непосредственно на плоской поверхности
или на специальном кронштейне, обеспечивающем постоянный угол наклона 90°. Эта опция может быть особенно полезной, если необходимо направить защитную штору вдоль стены с несколькими окна
ми, расположенными в ряд. В случае, если датчик устанавливается внутри помещений, могут применяться и другие кронштейны из ассортимента SATEL.
При необходимости извещатель можно использовать для обнаружения пересечения границы, которая физически не существует, то есть, например, для защиты части помещения, не отгороженной ни дверью, ни стеной. В качестве альтернативы, устройство может быть смонтировано ниже рекомендуемой высоты, в перевернутом состоянии − такое решение обеспечивает возможность свободного прохода домашних животных.
AGATE
НАДЕЖНАЯ
ЗАЩИТА ПОМЕЩЕНИЙ
Извещатель AGATE удовлетворяет требованиям европейского стандарта EN 50131-2-4 Grade 3, поэтому устройство может применяться для защиты объектов, где необходима повышенная безопасность, например, банков, ювелирных магазинов и музеев.
Согласно европейскому стандарту EN 50131‑2-4 в извещателе AGATE реализована функция антимаскирования, которая с помощью активного ИК-канала обеспечивает защиту от:
Благодаря активному ИК-каналу, любая попытка саботажа устройства будет немедленно обнаружена, после чего извещатель передаст соответствующую информацию на приемно-контрольный прибор. В зависимости от настроек системы, сообщение о попытке саботажа может быть также отправлено на мобильный телефон пользователя, на ПЦН или в полицию.
Линза извещателя AGATE защищена ретрорефлектором из прозрачного поликарбоната, попытка нанесения на который маскирующего материала приведет к изменению угла преломления ИК-лучей и вызовет реакцию датчика.
Общие сведения |
AGATE | AOCD-250 |
| Два канала обнаружения: ИК+СВЧ | + | + |
| Активный ИК-канал антимаскирования (в помещениях) | + | − |
| Брызгозащищенный корпус IP54 | + | + |
| Защита от саботажа (от вскрытия и отрыва корпуса) | + | + |
| Прочный корпус из поликарбоната | + | + |
| Цифровая компенсация температуры, обеспечивающая корректную работу извещателя в широком диапазоне температур, от -40°C до +55°C | + | + |
| Трехцветный светодиод | + | + |
| Работа в беспроводной системе ABAX с двухсторонней связью | − | + |
| Возможность работы в неблагоприятных атмосферных условиях (дождь, снег, туман, сильный ветер) | + | + |
| Высокая устойчивость к ложным срабатываниям благодаря применению алгоритма автоадаптации | + | + |
| Настройка чувствительности каналов обнаружения с помощью потенциометров на плате | + | − |
| Удаленная настройка чувствительности каналов обнаружения с помощью программы DLOADX | − | + |
| Низкое потребление тока | + | + |
| Специальный угловой кронштейн (90°) | + | + |
| Возможность монтажа без дополнительного кронштейна | + | + |
AGATE — это уличный шторный извещатель движения для охраны периметра. Он идеально подходит для применения как вне охраняемых объектов, так и в помещениях со специфическими условиями работы (напр., в ангарах или под навесными крышами). В извещателе AGATE применяются два канала обнаружения: ИК и СВЧ. Для осуществления функции антимаскирования в AGATE используется активный ИК-канал (для применения внутри помещений). Благодаря этому устройство удовлетворяет строгим требованиям безопасности Grade 3 согласно европейскому стандарту EN 50131. Это означает, что извещатель можно применять для защиты объектов повышенного риска, например: банков, музеев, ювелирных магазинов и пр.
Комбинация этих технологий в сочетании с алгоритмом автоматической адаптации к условиям окружающей среды обеспечивает высокую устойчивость устройств к ложным тревогам и стабильную работу в тяжелых атмосферных условиях, то есть в случае дождя, снега, под прямыми солнечными лучами и при сильных порывах ветра. Устройство работает стабильно в широком диапазоне температур: от -40°C до +55°C, а изменения температуры окружающей среды компенсируются автоматически.
Шторный извещатель AGATE отличается узким углом обзора, который составляет 10 градусов, и дальностью обнаружения 14 м. На таком расстоянии ширина луча (сплошной шторы) составляет приблизительно 1 м. Существует возможность монтажа опциональной передней части корпуса AOCD-CL с линзой Френеля, которая отличается большим числом лучей и максимальной дальностью действия 10 м. Чувствительность каналов обнаружения регулируется с помощью двух независимых друг от друга потенциометров на плате.
Исключителен и корпус устройства, для изготовления которого используется технология двухкомпонентного инжекционного формования. Это позволяет создать брызгозащищенный корпус степени IP54, который защищает печатную плату извещателя AGATE от неблагоприятных атмосферных условий. Также корпус извещателя отличается высокой механической прочностью и устойчивостью к УФ-излучению.
Конструкция извещателя AGATE позволяет устанавливать его непосредственно на плоской поверхности. Извещатель можно устанавливать на специальном угловом кронштейне (постоянный наклон 90°). Для установки внутри помещений можно использовать кронштейны BRACKET A и BRACKET B.
- два канала обнаружения: ИК+СВЧ
- активный инфракрасный канал антимаскирования (применение внутри помещений)
- брызгозащищенный корпус степени IP54
- защита от вскрытия и отрыва от монтажной поверхности
- настройка чувствительности каналов обнаружения с помощью потенциометров на плате
- низкое потребление тока
- возможность установки непосредственно на плоской поверхности или при использовании предназначенного для этой цели углового кронштейна
