КОМБИНИРОВАННЫЕ ШТОРНЫЕ ИЗВЕЩАТЕЛИ ДЛЯ УЛИЧНОЙ УСТАНОВКИ

Задачей системы охранной сигнализации является защита не  только охраняемого объекта, но и придомовой территории. Оптимальным решением могут стать шторные извещатели SATEL, относящиеся к группе устройств охраны периметра, которые обеспечивают безопасность не только в доме, но и на прилегающем участке.

Охрана жилых,
коммерческих
и промышленных
объектов:

Для производства корпусов извещателей применяется технология двухкомпонентного литья под давлением. Благодаря сочетанию поликарбоната и термопластичного эластомера была создана конструкция оболочки со степенью защиты IP54 для применения в уличных условиях.

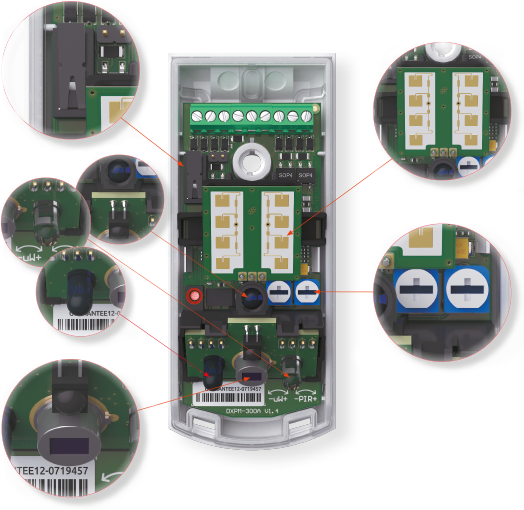

Корпус извещателя отличается высокой прочностью и устойчивостью к механическим повреждениям, при этом линза, которой оснащено устройство, находится в специальном углублении. Кроме того, извещатель имеет двойную защиту от саботажа для обнаружения вскрытия корпуса и отрыва его от  монтажной поверхности. Она реализована с помощью тамперного контакта на печатной плате и саботажного элемента на задней стенке корпуса извещателя.

AGATE и AOCD-250 используют два канала обнаружения: ИК и СВЧ. Благодаря возможности плавной регулировки чувствительности этих каналов, извещатель можно настроить таким образом, чтобы получать оптимальные результаты детекции с учетом специфики защищаемого объекта.

Угол обзора извещателей составляет 10°, а дальность действия – 14 м.
На таком расстоянии ширина луча составляет ок. 1 м.

Высокая устойчивость к неблагоприятным атмосферным условиям и перепадам температуры

Применение ИК- и СВЧ-технологий в сочетании с алгоритмом автоматической адаптации обеспечивает высокую устойчивость извещателей к ложным срабатываниям и их безотказную работу в условиях дождя, снега, тумана, под прямыми солнечными лучами или при сильных порывах ветра. За счет того, что эти устройства отличаются высокой механической прочностью и устойчивостью к УФ-излучению, в течение длительного срока службы их внешний вид остается неизменным.

Диапазон рабочих температур извещателей составляет от -40°C до +55°C, при этом изменения температуры окружающей среды компенсируются автоматически.

Легкость установки

Рекомендуемая высота установки извещателя − 2,4 м, при этом его линза должна быть направлена вниз. Однако если устройство планируется использовать для защиты, например, окна или ворот, высота его монтажа может варьироваться.

Конструкция извещателя позволяет устанавливать его непосредственно на плоской поверхности или на специальном кронштейне, обеспечивающем постоянный угол наклона 90°. Эта опция может быть особенно полезной, если необходимо направить защитную штору вдоль стены с несколькими окнами, расположенными в ряд. В случае, если датчик устанавливается внутри помещений, могут применяться и другие кронштейны из ассортимента SATEL.

При необходимости извещатель можно использовать для обнаружения пересечения границы, которая физически не существует, то есть, например, для защиты части помещения, не отгороженной ни дверью, ни стеной. В качестве альтернативы, устройство может быть смонтировано ниже рекомендуемой высоты, в перевернутом состоянии − такое решение обеспечивает возможность свободного прохода домашних животных.

AGATE

НАДЕЖНАЯ

ЗАЩИТА ПОМЕЩЕНИЙ

Извещатель AGATE удовлетворяет требованиям европейского стандарта EN 50131-2-4 Grade 3, поэтому устройство может применяться для защиты объектов, где необходима повышенная безопасность, например, банков, ювелирных магазинов и музеев.

Согласно европейскому стандарту EN 50131‑2-4 в извещателе AGATE реализована функция антимаскирования, которая с помощью активного ИК-канала обеспечивает защиту от:

 закрытия извещателя различными предметами, в том числе, черными или матовыми,

 заклеивания устройства прозрачным материалом, например, пленкой или скотчем,

закрашивания линзы, например, прозрачным лаком или краской.

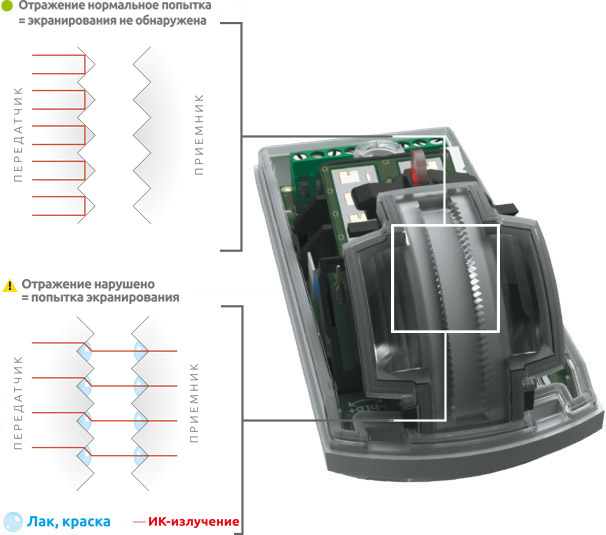

Линза извещателя AGATE защищена ретрорефлектором из прозрачного поликарбоната, попытка нанесения на который маскирующего материала приведет к изменению угла преломления ИК-лучей и вызовет реакцию датчика.

БЕСПРОВОДНАЯ

ШТОРНАЯ ЗАЩИТА

Шторный извещатель AOCD-250 предназначен для работы в составе беспроводной системы ABAX с двухсторонней связью и совместим с контроллерами ACU-120 и ACU-270, ретранслятором радиосигналовARU-100 и прибором INTEGRA 128-WRL. Благодаря возможности управлять энергопотреблением, срок службы батареи может быть продлен до 3 лет. Кроме того, датчик постоянно контролирует состояние своего элемента питания, а в случае падения напряжения − передает на контроллер информацию о разряде батареи.

Описание

AOCD-250 — это уличный шторный извещатель движения для охраны периметра. Датчик может работать в беспроводной системе ABAX с двухсторонней связью. Он идеально подходит для применения, как вне охраняемых объектов, так и в помещениях со специфическими условиями работы (напр., в ангарах или под навесными крышами). Извещатель AOCD-250 использует для обнаружения движения ИК- и СВЧ-технологию. Комбинация этих технологий в сочетании с алгоритмом автоматической адаптации к условиям окружающей среды обеспечивает высокую устойчивость устройств к ложным тревогам и стабильную работу в тяжелых атмосферных условиях, то есть, в случае дождя, снега, под прямыми солнечными лучами и при сильных порывах ветра. Устройство работает стабильно в широком диапазоне температур: от -40°C до +55°C, а изменения температуры окружающей среды компенсируются автоматически.

Шторный извещатель AOCD-250 отличается узким углом обзора, который составляет 10 градусов, и дальностью обнаружения 14 м. Существует возможность монтажа опциональной передней части корпуса AOCD-CL с линзой Френеля, которая отличается большим числом лучей и максимальной дальностью действия 10 м. На таком расстоянии ширина луча (сплошной шторы) составляет приблизительно 1 м. Большой комфорт в работу устанавливающего персонала вносит возможность настройки извещателя с помощью ПО DLOADX. Благодаря эффективному управлению потреблением энергии продлен срок службы батареи даже до 3 лет.

Исключителен и корпус устройства, для изготовления которого используется технология двухкомпонентного инжекционного формования. Это позволяет создать брызгозащищенный  корпус степени IP54, который защищает печатную плату извещателя AOCD-250 от неблагоприятных атмосферных условий. Также корпус извещателя отличается высокой механической прочностью и устойчивостью к УФ-излучению .

Конструкция извещателя AOD-200 позволяет устанавливать его непосредственно на плоской поверхности. Извещатель можно устанавливать на специальном угловом кронштейне (постоянный наклон 90°). Для установки внутри помещений можно использовать кронштейны BRACKET A и BRACKET B.

Извещатель AOCD-250 удовлетворяет требовваниям европейского стандарта EN 50131 Grade 2.

• два канала обнаружения: ИК+СВЧ
• брызгозащищенный корпус степени IP54
• защита от вскрытия и отрыва от монтажной поверхности
• удаленная настройка чувствительности каналов обнаружения с помощью ПО DLOADX
• возможность установки непосредственно на плоской поверхности или при использовании предназначенного для этой цели углового кронштейна
• литиевая батарейка 3 В CR123A

AGATE/AOCD-250
